チャンファーミル(90゚面取り)

フライス加工時に2次バリが出ない。特殊刃型で高速加工が可能

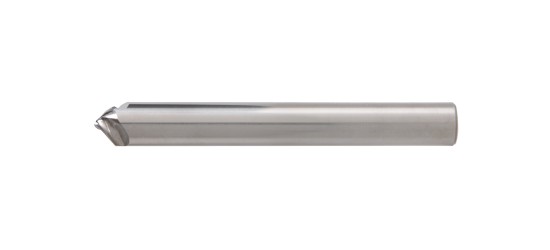

チャンファーミル

■製品カタログ

製品カタログ(PDF形式)は こちら からダウンロード頂けます。

■製品動画

チャンファーミル

・YouTubeにリンクしています。

■製品規格表

刃径 型番 刃長 全長 シャンク径 定価(円)
6(先端径φ1) CH-6 2.4 50 6 7,200
8(先端径φ1) CH-8 3.4 60 8 8,800
10(先端径φ1) CH-10 4.4 80 10 11,000
12(先端径φ1) CH-12 5.4 100 12 12,000

※別作対応可能です。

■切削条件表

・面取加工 : 切り込み量 軸方向・径方向共に0.25D

材質 A5025アルミ
刃径 回転数 送り
6 12000 1440
8 9760 1370
10 7580 1370
12 6240 1310

回転数 min^1
送り mm/min

  • 機械・ツーリングは極力剛性の高いものをご使用ください。
  • 切削条件表はあくまでも目安です。
    実際の加工では、加工形状・使用機械等により条件を調整して下さい。
