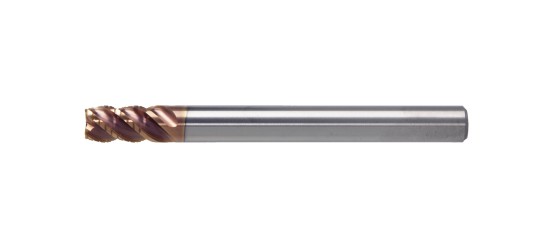

3Dエンドミル
縦、横、斜面 自由自在。新時代の3D加工
■製品カタログ
製品カタログ(PDF形式)は こちら からダウンロード頂けます。
■製品動画
・YouTubeにリンクしています。
■製品規格表
刃径 | 型番 | 刃長 | 全長 | シャンク径 |
---|---|---|---|---|
6 | RPCN0604-CW | 12 | 90 | 6 |
8 | RPCN0804-CW | 16 | 100 | 8 |
10 | RPCN1004-CW | 20 | 100 | 10 |
12 | RPCN1204-CW | 24 | 110 | 12 |
※別作対応可能です。
■切削条件表
・傾斜切削条件
材質 | 鋳鉄・炭素鋼・合金鋼 | 工具鋼 | ステンレス鋼 | プリハードン鋼 | 焼入れ鋼 | |||||
---|---|---|---|---|---|---|---|---|---|---|
(150~250HB) | (25~35HRC) | (35~45HRC) | (45~55HRC) | |||||||
FC・S50C・SCM | SKD | SUS | NAK80・CENA1 | SKD61・SKT4 | ||||||
最大傾斜角 | 20゚以下 | 10゚以下 | 5゚以下 | 10゚以下 | 5゚以下 | |||||
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 7680 | 828 | 6720 | 576 | 6720 | 168 | 5760 | 396 | 4800 | 264 |
φ8 | 5760 | 876 | 5040 | 612 | 5040 | 180 | 4320 | 420 | 3600 | 276 |
φ10 | 4560 | 864 | 3960 | 600 | 3960 | 180 | 3480 | 420 | 2880 | 276 |
φ12 | 3840 | 828 | 3360 | 576 | 3360 | 168 | 2880 | 396 | 2400 | 264 |
・側面切削条件
切り込み量 | Ad | Ap | Ad | Ap | Ad | Ap | Ad | Ap | Ad | Ap |
---|---|---|---|---|---|---|---|---|---|---|
mm | 0.5D | 1D | 0.375D | 1D | 0.375D | 1D | 0.25D | 1D | 0.125D | 1D |
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 3500 | 1400 | 3117 | 998 | 3117 | 304 | 2734 | 705 | 2352 | 477 |
φ8 | 2734 | 1487 | 2406 | 1042 | 2406 | 315 | 2133 | 738 | 1859 | 521 |
φ10 | 3500 | 1225 | 1969 | 1042 | 1969 | 315 | 1750 | 738 | 1477 | 499 |
φ12 | 1859 | 1378 | 1695 | 1009 | 1695 | 304 | 1477 | 705 | 1258 | 477 |
・溝切削条件
切り込み量 | Ap | Ap | Ap | Ap | Ap | |||||
---|---|---|---|---|---|---|---|---|---|---|
mm | 1D | 0.8D | 0.8D | 0.5D | 0.2D | |||||
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 7200 | 1256 | 6283 | 875 | 6283 | 268 | 5367 | 593 | 4451 | 395 |
φ8 | 5498 | 1298 | 4843 | 917 | 4843 | 282 | 4189 | 635 | 3534 | 423 |
φ10 | 4582 | 1326 | 3927 | 903 | 3927 | 268 | 3403 | 635 | 2880 | 423 |
φ12 | 3796 | 1228 | 3403 | 875 | 3403 | 268 | 2880 | 593 | 2356 | 395 |
・倣い加工条件
切り込み量 | Ap | Ap | Ap | Ap | Ap | |||||
---|---|---|---|---|---|---|---|---|---|---|
mm | 1D | 0.8D | 0.8D | 0.5D | 0.2D | |||||
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 7680 | 1932 | 6840 | 1380 | 6840 | 420 | 6000 | 972 | 5160 | 660 |
φ8 | 6000 | 2052 | 5280 | 1440 | 5280 | 432 | 4680 | 1020 | 4080 | 720 |
φ10 | 4920 | 2052 | 4320 | 1440 | 4320 | 432 | 3840 | 1032 | 3240 | 696 |
φ12 | 4080 | 1908 | 3720 | 1392 | 3720 | 420 | 3240 | 972 | 2760 | 660 |
※ステンレス加工は必須です。
