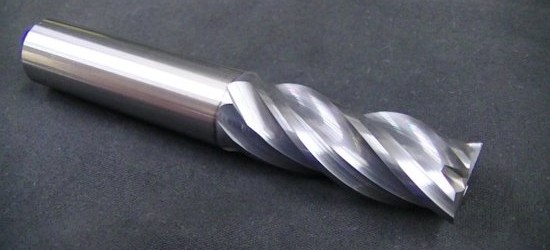

サイレントマルチ 2.5D
コストパフォーマンスに優れた不等リード、不等ピッチの超硬エンドミルが新登場！！
■製品の特徴
- 4枚刃、不等リード不等ピッチ
- 2.5D刃長を採用
- 耐熱、耐摩耗性に優れたCW-αコーティング
■製品規格表
| 刃径 | 型番 | 刃長 | 全長 | シャンク径 |
|---|
| 6 | UESR0604-2.5D-CW | 15 | 50 | 6 |
| 8 | UESR0804-2.5D-CW | 20 | 60 | 8 |
| 10 | UESR1004-2.5D-CW | 25 | 70 | 10 |
| 12 | UESR1204-2.5D-CW | 30 | 75 | 12 |
■切削条件：側面
| 外径 | 炭素鋼、合金鋼鋳鉄 | 工具鋼、プリハードン綱 | ステンレス鋼 |
|---|
| ap=1.5Dc, ae=0.2Dc | ap=1.5Dc, ae=0.2Dc | ap=1.5Dc, ae=0.2Dc |
| 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| 6 | 4,830 | 1,050 | 4,060 | 910 | 3,710 | 700 |
| 8 | 3,640 | 1,050 | 3,080 | 910 | 2,800 | 700 |
| 10 | 2,940 | 1,050 | 2,450 | 910 | 2,240 | 532 |
| 12 | 2,450 | 980 | 2,030 | 840 | 1,820 | 504 |
■切削条件：溝
| 外径 | 炭素鋼合金鋼鋳鉄 | 工具鋼プリハードン綱 | ステンレス鋼 |
|---|
| ap=1Dc | ap=1Dc | ap=0.5Dc |
| 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| 6 | 4,830 | 840 | 4,060 | 665 | 1,110 | 144 |
| 8 | 3,640 | 840 | 3,080 | 665 | 840 | 144 |
| 10 | 2,940 | 700 | 2,450 | 560 | 660 | 117 |
| 12 | 2,450 | 665 | 2,030 | 490 | 540 | 99 |
- 切削条件は主軸剛性がBT40相当の機械の目安です。
- 機械、ツーリングは極力剛性の高いものをご使用下さい。
- クーラントは水溶性切削液を推奨致します。（ステンレス加工の場合は必須です）
